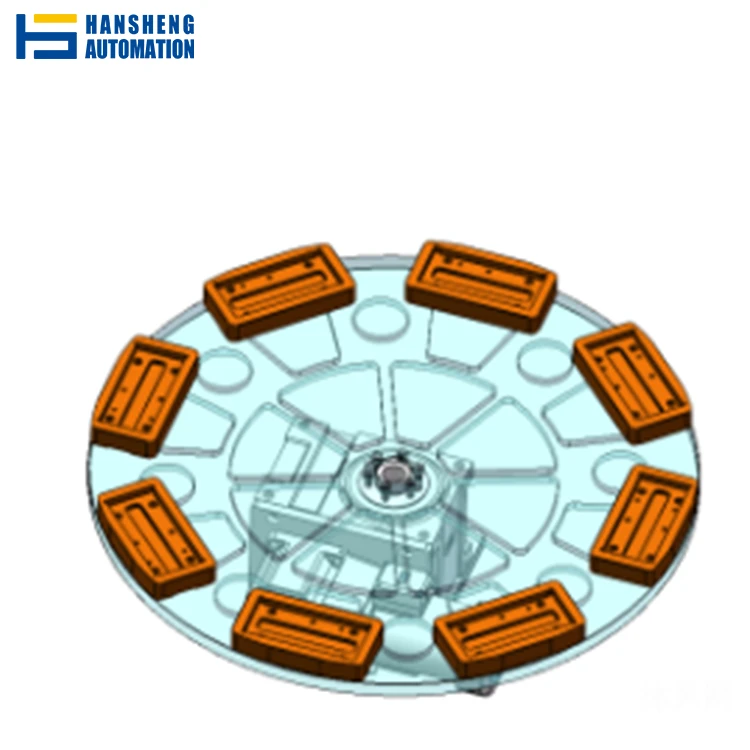

Der mechanische Indexer für Rundschalttische besteht normalerweise aus einem Nocken-, Stopper-, Zahnrad- oder Kettensystem und ist ein Gerät, das den Rundschalttisch durch mechanische Methoden steuert. Sein Funktionskonzept besteht darin, die Nocke durch das Antriebssystem zu drehen; Die Nocke arbeitet mit dem Stopper zusammen, um einen exakten Halt und eine Indexierung im vorgegebenen Winkel zu erreichen. Der mechanische Indexer wurde für automatisierte Fertigungslinien, Montage, Verarbeitung und andere Sektoren entwickelt und bietet eine hervorragende -präzise Indexierungspositionierung. Geeignet für große, kontinuierliche Produktionsszenarien. Die Hauptmerkmale sind einfache Struktur, hohe Stabilität, niedrige Wartungskosten und die Fähigkeit, große Lasten zu tragen.

Hansheng Automation ist ein globaler Systemlieferant und bietet fortschrittliche Automatisierungslösungen für die Automobil-, Maschinen- und Anlagenbau-, Biowissenschafts- und Elektronikindustrie. Ihre zuverlässigen und langlebigen Produkte, darunter Rundschalttische, Handlingzellen, Deltaroboter und Lineartransfersysteme, ebnen den Weg für die Zukunft der industriellen Produktion.

Hansheng nutzt sein Fachwissen in den Bereichen Maschinen, Mechatronik und digitale Lösungen und ist führend bei der industriellen Transformation. Mit fundiertem Ingenieurswissen, umfassenden Branchen- und Prozesskenntnissen und einem starken Engagement für den Kundenservice unterstützen die Experten von Hansheng Systemintegratoren und Hersteller bei der Schaffung und dem Betrieb innovativer, nachhaltiger Produktionsanlagen.

110DS Rotary Indexing Table Dimensions

110DS Rotary Indexing Table Parameters

Modell	110DS
Passende Motorleistung(KW)	0.37/0.75
Zulässige radiale Ausgangslast (kgf)	500
Zulässige axiale Ausgangslast (kgf)	550
Indexierungsgenauigkeit (Bogensekunden)	±30
Gewicht (kg)	65.0
Besondere Anforderung für das DS-Modell	Fügen Sie die Länge für Eingangswelle und Ausgangswelle hinzu
Stationsnummern	2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48
Installationsfläche	VW 1-6 beliebige Aufputzmontage
Drehzahl der Eingangswelle (U/min)	5~800 (bis zur tatsächlichen Belastung) Bitte informieren Sie sich im Voraus, wenn Sie eine hohe Geschwindigkeit verwenden
Notiz	Über 16 Stationen sind R2.R3.R4 Mehrfachleitungen

Wie wird der Geschwindigkeitsunterschied für den mechanischen Indexer zum Vorwärtsfahren, Halten oder Zurückfahren eingestellt?

Um den Geschwindigkeitsunterschied des mechanischen Indexierers zum Vorschieben, Halten oder Zurückfahren anzupassen, müssen Sie die Umfangsposition der Spirale ändern.

Passen Sie die Helix an: Die Schlüsselkomponente, auf die man sich konzentrieren sollte, ist die Helix. Durch Drehen oder Neupositionieren in Umfangsrichtung können Sie die Geschwindigkeit, mit der der Indexer seine Aufgaben ausführt, fein-abstimmen.

Positionen ändern: Je nachdem, ob Sie den Indexierer vorwärts bewegen, ruhig halten oder zurückfahren möchten, stellen Sie die Helix auf den entsprechenden Winkel ein. Diese Anpassung wirkt sich direkt darauf aus, wie schnell oder langsam diese Aktionen ausgeführt werden.

Passen Sie die Geschwindigkeit an: Dieses System ermöglicht eine präzise Steuerung und ermöglicht es Benutzern, die Betriebsgeschwindigkeit an die spezifischen Anforderungen ihrer Anwendung anzupassen.

Mit dieser Methode erhalten Sie Flexibilität und Präzision bei der Steuerung der Bewegungen des Indexers.

Das Herzstück des Indexers ist die Nocke. Das Design des Indexers entscheidet über seine Tragfähigkeit und seinen Genauigkeitsgrad. Abhängig von den jeweiligen Anforderungen kann die Nockenoberfläche flach, kreisförmig, kugelförmig usw. sein.

Der Stopper besteht normalerweise aus Rollen oder Zahnrädern und ist für die präzise Positionierung jeder Indexierung verantwortlich. Es arbeitet mit der Nocke zusammen, um sicherzustellen, dass es genau stoppt.

Normalerweise handelt es sich um einen Motor, einen Zylinder oder ein hydraulisches Gerät. Das Antriebssystem überträgt die Kraft über Lager an die Nocke und gewährleistet so den gleichmäßigen Betrieb des Indexers.

Die Gestaltung der Lager- und Stützstruktur ist besonders wichtig, da der mechanische Indexer unter hoher Belastung stabil laufen muss. Hervorragende Lager können die Reibung verringern, die Laufeffizienz erhöhen und die Lebensdauer verlängern.

Wie funktioniert der Kugelarretierungsmechanismus im mechanischen Indexer?

Der Kugelarretierungsmechanismus in einem mechanischen Indexierer greift ein, wenn die Drehzahl der Eingangswelle in einen bestimmten Bereich fällt. Dieser Bereich liegt zwischen der Vorlauf- und der Rücklaufgeschwindigkeit. Wenn diese Geschwindigkeitsbedingung erfüllt ist, stoppt der Mechanismus jede weitere Bewegung und verriegelt das System effektiv in seiner aktuellen Position.

Vereinfacht ausgedrückt fungiert diese Komponente als Verriegelungssystem, das bei geeigneten Bedingungen für Stabilität und Positionierung sorgt und unerwünschte Verschiebungen oder Bewegungen verhindert, die die Genauigkeit und das Timing mechanischer Vorgänge beeinträchtigen könnten.
