Die Kernaufgabe des Arbeitszyklusdiagramms der Verpackungsmaschine und der Verpackungsproduktionslinie

Aug 15, 2025 Eine Nachricht hinterlassen

Im Bereich der automatisierten Verpackung sind Effizienz, Präzision und Zuverlässigkeit wichtige Leistungsindikatoren für eine Verpackungsmaschine oder eine vollständige Verpackungsproduktionslinie. Um diese Ziele zu erreichen, verlassen sich mechanische Designer und Ingenieure auf ein Kernwerkzeug: das Arbeitszyklusdiagramm. Als professioneller Anbieter von Verpackungsmaschinenkomponenten wird Hansheng Automation ihre Branchenkompetenz verwenden, um sich mit den Definition, den Typen und den Erstellungsmethoden der Dienstzyklus -Diagramme sowie der entscheidenden Rolle bei der effizienten und koordinierten Funktion moderner Packmaschinen einzulassen.



Was ist ein Arbeitszyklusdiagramm?



Ein Arbeitszyklusdiagramm, auch als Bewegungszyklus -Tabelle bezeichnet, ist ein Diagramm, mit dem diese komplexen Bewegungen genau beschrieben und definiert werden. Es zeigt grafisch die Bewegungsmuster und die Betriebsequenz jedes Aktuators in einer Verpackungsmaschine während des gesamten Arbeitszyklus (dh die Zeit- oder Spindeldrehung, die erforderlich ist, um ein komplettes Paket abzuschließen). Wenn Sie beispielsweise eine Schokoladenstange in exquisites Papier einfügen, müssen mehrere Komponenten (als "Aktuatoren" bezeichnet) in kurzer Zeit eine Reihe präziser Bewegungen ausführen: Fütterung, Schneiden, Auflagen, Falten und Übertragen ... Diese Aktionen müssen streng gemäß einer vorbestimmten Sequenz und Timing ausgeführt werden.



Das Arbeitszyklusdiagramm ist das "Herzschlag Metronom" oder "Dirigent" einer Verpackungsmaschine. Es gibt an, wann und wo jede Komponente Bewegung starten und stoppen sollte, die Geschwindigkeit und die Flugbahn der Bewegung und wie jede Komponente nahtlos koordinieren sollte und einen reibungslosen und fehler - freien Verpackungsprozess sicherstellen sollte.



Typen und Darstellung von Arbeitszyklusdiagrammen



Um die Bewegung von Aktuatoren klar darzustellen, werden die Arbeitszyklusdiagramme in zwei Hauptformaten typischerweise gezeichnet: linear und kreisförmig.



Lineares Arbeitszyklusdiagramm



Das lineare Arbeitszyklusdiagramm ist derzeit am weitesten verbreitet. Es plant einen vollständigen Arbeitszyklus (die horizontale Achse wird typischerweise in Zeit -T- oder Spindelwinkel φ) in einem dimensionalen Koordinatensystem von - gemessen, wodurch die Bewegung jedes Aktuators klar veranschaulicht. Ein Beispiel -Diagramm ist unten gezeigt.



Linear Work Cycle Diagram



Grafische Elemente erklärt:

Horizontale Liniensegmente: Zeigt eine Komponente in einem ruh- (rest) oder gleichmäßigen Bewegung an, wie z.


Geneigte Liniensegmente: Zeigt eine in Bewegung in Bewegung an. Die Steigung des Liniensegments spiegelt direkt die Geschwindigkeit der Komponente wider.


Positive Steigung (nach oben): Normalerweise definiert als Arbeitshub oder Hub.


Negative Steigung (Abwärts): Normalerweise definiert als Rückschlag oder Rückkehr.


Gekrümmte Linien: Wird verwendet, um die Variable - Geschwindigkeitsbewegungsmuster genau darzustellen, z. B. diejenigen, die mit variabler Beschleunigung oder Verzögerung verbunden sind.


Dieses Diagramm bietet außergewöhnliche Intuitivität, Vielseitigkeit und Lesbarkeit. Es beschreibt die Bewegungsmuster unter verschiedenen Antriebsmodi, einschließlich rein mechanischer, pneumatischer und hydraulischer, das Design, die Analyse und die Kommunikation für Ingenieure und Techniker erheblich erleichtert.



Zyklus -Zyklus -Diagramm



Diese Art von Diagramm ordnet den gesamten Arbeitszyklus auf einen Rundring von 360 - Grad ab. Die Betriebsbereiche einzelner Aktuatoren werden unter Verwendung spezifischer Winkelsektoren oder Bögen auf den Ring geteilt und markiert. Diese Darstellung ist intuitiv für Systeme, die hauptsächlich durch Rotationsbewegung wie z. B. Nockenwellenmechanismen angetrieben werden. Wenn Sie jedoch mit komplexen Systemen mit zahlreichen Komponenten umgehen, können die Klarheit und Lesbarkeit der vorgestellten Informationen geringer als mit einem linearen Diagramm liegen.



Fallstudie: Arbeitszyklusdiagramm der körnigen Schokoladenverpackungsmaschine



Um die Anwendung des Arbeitszyklusdiagramms genauer zu verstehen, nehmen wir als Beispiel eine gemeinsame automatische Verpackungsmaschine für körnige Schokolade ein. Der Kernprozess dieser Maschine umfasst vier wichtige Schritte: Fütterung, Papierschneidung, Zucker -Toping und Papierfaltung.



Prozessschritte Spezifische Aktionsbeschreibung
Fütterung und Papierfütterung Die zeitweise bewegende Süßigkeiten - stochern die Scheibe genau, die die Pralinen, die an die bestimmte Verpackungsstation verpackt werden sollen, genau liefert. Gleichzeitig füttert die Fütterungsrolle das Verpackungspapier von der Rolle bis zu einer voreingestellten Länge.
Papierschnitt Der Scherenmechanismus fällt schnell, um das Verpackungspapier zu schneiden, und kehrt dann schnell in seine ursprüngliche Position zurück, um sich auf die nächste Papierzufuhr vorzubereiten.
Süßigkeiten auswerfen und bilden Die Süßigkeiten - Empfangsstange und Süßigkeiten - Auswerfen von Stange zusammen. Die Süßigkeiten - Empfangsstange hebt zuerst die Schokolade und ein Packpapier nach oben, konvergiert mit der Süßigkeit - Auslöser und zusammen klemmt sie die Schokolade, um sich weiter nach oben zu bewegen. Dieser Vorgang vervollständigt die anfängliche Verpackung des Verpackungspapiers und die Bildung des Bodens.
Papierfaltung und Indizierung Der Manipulator klemmt die anfänglich gebildete Schokolade, und die bewegliche Papierfaltplatte faltet eine Seite des Verpackungspapiers in Richtung Mitte. Anschließend dreht der Manipulator die Schokolade zur nächsten Station, in der die feste Tragplatte die Faltung der anderen Seite des Verpackungspapiers vervollständigt.



Nach Analyse des Prozessflusses in der obigen Tabelle ist es Zeit, ein Arbeitszyklusdiagramm zu erstellen. Zunächst verwenden Ingenieure den Drehwinkel (0 Grad bis 360 Grad) der "Hauptverteilungsachse", die alle diese Mechanismen als horizontale Achse antreibt. Dann listen sie als vertikale Achse die beteiligten Hauptaktuatoren auf, wie die Indexierung des Süßwarenschalens/Manipulators, Schere, Candy Ejector Lever, bewegliches Origami -Board usw.



Anhand der Entwurfsberechnungen und -prozessanforderungen markieren Sie als Nächstes den Bewegungsbereich (Lift, Return und Rest) jeder Komponente in der Tabelle genau. Zum Beispiel:



Hauptkomponenten für Führungskräfte Beschreibung der Bewegungsintervalle und Zustände
Manipulator -Indexierung Bewegung: Verschleppen Sie zwischen 0 Grad und 83,1 Grad
Statisch: bleibt stationär zwischen 83,1 und 360 Grad, um auf andere Aktionen zu warten
Schere Bewegung: fällt auf, um zwischen 93,5 und 114,5 Grad zu kürzen
Bewegung: Stellt schnell zwischen 114,5 und 131,5 Grad zurück
Statisch: Während der verbleibenden Zeit
Bonbonausstrahlungsstange Bewegung: Ausströme Süßigkeiten zwischen 124,7 und 187,0 Grad
Pause: Zwischen 187,0 Grad und 193,9 Grad (um eine stabile Formung sicherzustellen)
Bewegung: Rückgabe zwischen 193,9 und 242,4 Grad
Bewegliche Papierklappschild Bewegung: Falten Sie Papier zwischen 197,4 und 225.1 Grad
Bewegung: Zurückgesetzt zwischen 225.1 und 238,9 Grad



Working cycle diagram of granular chocolate automatic packaging machine



Die Tabelle zeigt, welche Aktion zuerst bewegt und welche sich später bewegt, wie viel Spindelrotationswinkel (dh Zeit) jede Aktion erfolgt, ob das Ende einer Aktion eine Voraussetzung für den Beginn einer anderen Aktion ist. In welchem ​​Zeitpunkt können andere Hilfsaktionen angeordnet werden und wie der gesamte Zyklus verkürzt und die Produktionseffizienz durch Überlappungsaktionen verbessert werden kann.



Erweiterte Anwendung von Arbeitszyklusdiagrammen in Verpackungsproduktionsleitungen



Wenn einzelne Verpackungsgeräte in eine automatisierte Produktionslinie integriert werden, wird die Anwendung von Arbeitszyklusdiagrammen erweitert. Ihre Kernaufgabe verlagert sich von der Koordination der Bewegung von Komponenten innerhalb eines einzelnen Gerätes zur Gewährleistung einer präzisen Synchronisation und einer effizienten Zusammenarbeit zwischen allen Geräteeinheiten in der gesamten Produktionslinie.



In einem komplexen System, das aus mehreren Prozessen besteht, einschließlich Materialsortierung, Vermittlung, Verpackung, Fallverpackung und Palettierung, muss das Design eines Produktionslinienarbeitszyklusdiagramms eine ganzheitliche Sichtweise aufnehmen und die Prozesszeit und die Materialübertragungsrate für jeden Abschnitt basierend auf der Gesamtproduktionszykluszeit genau planen.



Der Schlüssel zu diesem Design liegt in strengen Timing- und räumlichen Layoutanalysen, um potenzielle Interferenzen zwischen beweglichen Teilen vollständig zu beseitigen und einen nahtlosen Prozessfluss zu gewährleisten. Ingenieure bemühen sich, die parallele Betriebszeit (dh Überlappung) zwischen jeder Station zu maximieren und gleichzeitig keine Störungen zu gewährleisten, wodurch die gesamte Produktionslinienzykluszeit verkürzt und die Produktionskapazität erheblich steigert.



Letztendlich wird dieses Diagramm, das die Zeitlogik- und Bewegungsmuster genau definiert, direkt in ein Steuerungsprogramm für einen programmierbaren Logik -Controller (PLC) oder einen industriellen Computer umgewandelt, wodurch die Grundlage für die digitalen Anweisungen bildet, die den automatisierten Betrieb der gesamten Produktionslinie vorantreiben.

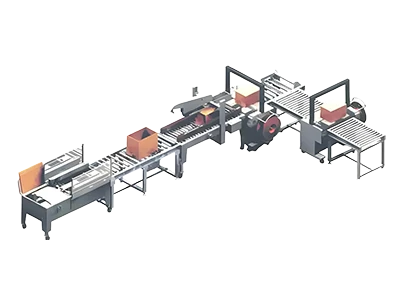

Packaging production line example



Die Kernfunktion und den Wert des Arbeitszyklusdiagramms



Das Dienstleistungszyklusdiagramm ist ein zentrales technisches Dokument während des gesamten Lebenszyklus der Verpackungsgeräte und seiner Produktionslinie von Design und Fertigung bis zum Betrieb. Während der Entwurfsphase dient es nicht nur als Benchmark für die Bestimmung der Phasenbeziehungen von Übertragungskomponenten wie CAM -Profilen sowie -Zahnrädern und -verbindungen, sondern definiert auch wichtige kinematische Parameter wie Schlaganfall, Geschwindigkeit und Beschleunigung jedes Aktuators genau. Diese Parameter dienen als direkte Grundlage für die nachfolgende strukturelle Konstruktion, die Materialauswahl und die Festigkeitsüberprüfung.



Die Leitfunktion dieses Diagramms setzt sich in der Versammlung und Inbetriebnahme der Ausrüstung fort und dient als maßgeblicher technischer Leitfaden, um eine genaue Positionierung der Komponenten und die koordinierte Bewegung des gesamten Systems sicherzustellen.



Von einer einzigen kompakten Verpackungsmaschine bis zu einer großen, komplexen automatisierten Verpackungsproduktionslinie spielt das Arbeitszyklusdiagramm eine zentrale Rolle. Es schließt nicht nur die Lücke zwischen dem Konzept eines Designers und der tatsächlichen mechanischen Aktion, sondern dient auch als Eckpfeiler für die Erreichung einer hohen - Geschwindigkeit, effizient und hoch - Präzisionsproduktion in der modernen Verpackungsbranche. Wenn Sie sich nicht sicher sind, wo Sie Ihre Verpackungsmaschinen oder Präzisionsteile für den besten Wert beziehen sollen, kontaktieren Sie uns bitte.



FAQ



F: Warum ist das Arbeitszyklusdiagramm für meine Verpackungslinie so wichtig?

A: Das Arbeitszyklusdiagramm ist die zentrale Betriebslogik der Produktionslinie, und seine Bedeutung liegt in vier Aspekten. Erstens ist es eine wichtige Determinante für Effizienz und Produktionskapazität. Durch Optimierung des Zeitpunkts und Maximierung der Überlappung bestimmt es direkt die maximale Taktzeit, die die Linie erreichen kann. Zweitens ist es der Eckpfeiler der Qualitätssicherung, der sicherstellt, dass kritische Prozesse wie die Versiegelung und Kennzeichnung innerhalb der genauen Zeitfenster abgeschlossen sind, was die Produktkonsistenz garantiert. Drittens ist es eine Voraussetzung für die Zuverlässigkeit der Ausrüstung, wodurch zeitliche und räumliche Interferenzen zwischen den Komponenten von Anfang an die Konstruktion beseitigt werden und kostspielige mechanische Schäden verhindert werden. Schließlich dient es als Grundlage für die Fehlerbehebung. Wenn Geräte ungewöhnlich funktionieren, bietet das Diagramm Technikern einen klaren logischen Blaupause, sodass sie schnell feststellen können, ob das Problem aus einem Zeitrandfehler oder einer Verschlechterung der Komponentenleistung zurückzuführen ist.

F: Ist das Arbeitszyklusdiagramm eine physische Zeichnung oder Computersoftware?

A: Es verkörpert die Entwicklung von physisch nach digital. Traditionell haben Ingenieure Arbeitszyklusdiagramme für physische Zeichnungen als wichtige Entwurfsdokumente erstellt. In der modernen Automatisierungstechnik werden sie jedoch als präzise digitale Modelle auf dem Computer - Aided Design -Software wie CAD erstellt. Noch wichtiger ist, dass die Timing -Logik und -Parameter des Modells direkt in den Programmcode für den Programmierlogik -Controller (PLC) konvertiert werden, wodurch die Anweisungsquelle für das Fahren der Geräte geworden ist. Daher ist ein modernes Zyklusdiagramm eine digitale Blaupause der Design- und Kontrolllogik selbst. Das gedruckte Diagramm, das wir sehen, ist nur eine visuelle Darstellung.

F: Kann ich das Zyklusdiagramm der Verpackungsmaschine ändern, um die Geschwindigkeit zu erhöhen?

A: Wir empfehlen dringend, dass dies vom Original Equipment Manufacturer (OEM) oder einem qualifizierten Automationsingenieur durchgeführt wird. Die Anpassung des Timings auf die Geschwindigkeit zu erhöhen ist theoretisch möglich, erfordert ein tiefes und umfassendes Verständnis der mechanischen Dynamik, der Kinematik, der Materialmechanik und der automatisierten Steuerungssysteme des Geräts. Jede nicht genau berechnete Modifikation kann zu Störungen zwischen beweglichen Teilen, erhöhten Auswirkungen, reduzierter Produktqualität und sogar Schäden und Sicherheitsrisiken für Geräte führen.

F: Wie kann ein ausgezeichnetes Cycle -Diagramm -Design mir helfen, die Betriebskosten zu senken?

A: Erstens werden durch Erhöhen der Produktionsdurchsatz und die Herstellung von qualifizierteren Produkten pro Zeiteinheit die Fixkosten wie Anlagenraum und Wehen effektiv verwässert. Zweitens reduziert eine präzise Ausführung von Zeitzzeiten erheblich den Materialverlust und minimiert Schrott- und Verpackungsmaterialabfälle, die durch Positionierung oder Ausrichtungsfehler verursacht werden. Darüber hinaus können optimierte Bewegungsprofile (z. B. die Vermeidung starre Auswirkungen) mechanische Verschleiß und Vibration, die Lebensdauer der Geräte und die Senkung der Wartungskosten verringern. Durch die Verringerung der Ausfallzeiten aufgrund von Marmeladen, Ausfällen und Qualitätsproblemen kann letztendlich die Effektivität der Gesamtausrüstung (OEE) erheblich verbessert werden, wodurch die effektive Produktionszeit maximiert wird.
