Was sind die üblichen Strukturformen von Gussteilen für Tabakmaschinen?

Ausfälle in Gussteilen von Tabakmaschinen-wie Rissbildung, Verformung und übermäßige Vibration-werden häufig nicht durch Materialfehler, sondern durch unsachgemäße Konstruktionskonstruktion verursacht. Die strukturelle Form eines Gussteils bestimmt direkt seine Steifigkeit, Lastverteilung und Langzeitstabilität in Hochgeschwindigkeitsproduktionsumgebungen.

In diesem Artikel werden die gängigsten Strukturformen von Gussteilen für Tabakmaschinen beschrieben und erläutert, wie jedes Design die Leistung verbessert, sodass Sie die richtige Lösung für anspruchsvolle Anwendungen auswählen können.



Die Strukturform eines Gussstücks bestimmt sein Verhalten unter dynamischen Belastungen, nicht nur seine äußere Geometrie. In Hochgeschwindigkeits-Zigarettenverpackungsmaschinen mit 300–1.000 Packungen pro Minute sind Gussteile ständig Vibrationen, zyklischer Belastung und Stoßbelastungen ausgesetzt. Strukturelle Schwächen-wie ungleichmäßige Wandstärken oder unzureichende Rippenunterstützung-führen häufig zu Ermüdungsrissen, Verformungen oder Fehlausrichtungen während des Betriebs.

In der Praxis hat die strukturelle Gestaltung direkten Einfluss auf mehrere kritische Leistungsfaktoren. Beispielsweise werden rippenverstärkte Gussteile aus Grauguss häufig verwendet, um die Steifigkeit zu verbessern und Vibrationen zu dämpfen, wodurch das Risiko von Resonanzen bei Rollen und Dichtungseinheiten verringert wird.

Präzision ist auch eng mit der strukturellen Gestaltung verbunden. Bearbeitete Montageflächen und stabile Referenzgeometrien sind für die Einhaltung enger Toleranzen -typischerweise innerhalb von ±0,03 mm-bei kritischen Baugruppen unerlässlich und sorgen für eine konsistente Ausrichtung zwischen beweglichen Komponenten.

Darüber hinaus erfordern moderne Tabakmaschinen zunehmend modulare und integrierte Gusskonstruktionen, die den Zusammenbau vereinfachen und zukünftige Upgrades ermöglichen. Die Auswahl einer geeigneten Bauform verbessert nicht nur die Zuverlässigkeit, sondern verringert auch die Wartungshäufigkeit und verlängert die Lebensdauer in anspruchsvollen Produktionsumgebungen.

Gussteile für Tabakmaschinen werden typischerweise in mehreren Standardkonstruktionsformen entworfen, die jeweils für spezifische mechanische Funktionen und Betriebsbedingungen optimiert sind.

Maschinenbasen und Rahmen

Hochleistungsgussteile, die als Fundament der Maschine dienen. Sie bestehen in der Regel aus Grauguss mit dicken Wänden und rippenverstärkten Strukturen, um eine hohe Steifigkeit und Vibrationsdämpfung zu gewährleisten.

Typischer Einsatz: Hauptmaschinenbetten in Hochgeschwindigkeitsverpackungslinien.

Strukturelle Stützen und Halterungen

Mittelgroße Komponenten wie L-förmige oder gerippte Halterungen zur Unterstützung beweglicher Baugruppen. Diese Teile verfügen häufig über verstärkte Abschnitte und präzise Befestigungspunkte.

Typische Verwendung: Förderbandstützen, Sensorhalterungen und Spannkomponenten.

Getriebegehäuse und Getriebegehäuse

Kastenartige oder zylindrische Strukturen, die zum Umschließen von Zahnrädern, Wellen und Lagern verwendet werden. Sie sind mit starren Wänden, stabilen Montageschnittstellen und Vorrichtungen zur Schmierung oder Abdichtung ausgestattet.

Typischer Einsatz: Getriebe und Antriebssysteme in Tabakmaschinen.

Schalen und Schutzhüllen

Dünnwandige Gussteile zum Schutz interner Komponenten wie Motoren oder elektronischer Systeme. Bei diesen Strukturen stehen eine gleichmäßige Wandstärke und ein leichtes Design im Vordergrund.

Typischer Einsatz: Geräteabdeckungen und Schutzgehäuse.

Förderrahmen und Führungsstrukturen

Längliche oder kanalförmige Strukturen, die die Produktbewegung leiten. Diese Komponenten sind auf Steifigkeit und eine reibungslose Oberflächeninteraktion ausgelegt.

Typischer Einsatz: Fördersysteme und Produkthandhabungslinien.

Diese Strukturformen werden häufig als Grundlage für kundenspezifische Designs verwendet. In der Praxis werden OEM-Gussteile häufig basierend auf Lastbedingungen, Maschinenlayout und Präzisionsanforderungen weiter optimiert.

Die Materialauswahl spielt eine entscheidende Rolle bei der Verbesserung der Leistung verschiedener Gussstrukturen.

Grauguss wird aufgrund seiner hervorragenden Vibrationsdämpfung und Bearbeitbarkeit häufig für Maschinenbasen und -rahmen verwendet und eignet sich daher für große, gerippte Strukturen, die Stabilität im Dauerbetrieb erfordern.

Bronzelegierungen wie Phosphorbronze oder Aluminiumbronze werden typischerweise auf Buchsen und Verschleißflächen in Gehäusen aufgetragen, wo geringe Reibung und gute Verschleißfestigkeit von entscheidender Bedeutung sind.

Sphäroguss wird häufig für strukturelle Stützen und Halterungen ausgewählt, die eine höhere Festigkeit und Schlagfestigkeit bei gleichzeitiger Beibehaltung der Gussflexibilität erfordern.

Aluminiumlegierungen werden hauptsächlich in leichten Schalen und Abdeckungen verwendet, wo die Reduzierung der Masse dazu beiträgt, die Gesamteffizienz und das dynamische Verhalten der Maschine zu verbessern.

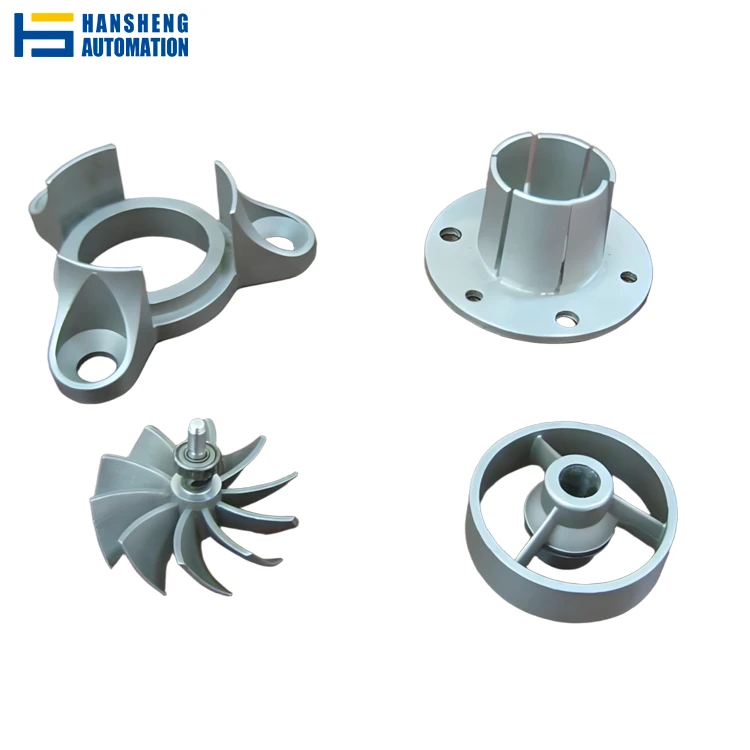

Verfahrenstechnisch werden Gießverfahren wie Sandguss, Schaumausschmelzguss und Schwerkraftguss je nach Teilegeometrie und Volumenanforderungen ausgewählt. Diese Prozesse ermöglichen eine endkonturnahe Produktion, reduzieren den Bearbeitungsaufwand und sorgen gleichzeitig für eine konsistente Maßkontrolle.

ErfolgreichGussteile für TabakmaschinenBefolgen Sie strenge Designprinzipien:

1.Gleichmäßige Wandstärke: Verhindert Schrumpffehler und Verzug.

2.Verrundungen und Radien: Mindestens 3–6 mm, um Spannungskonzentrationen zu reduzieren.

3.Entwurfswinkel: 1–2 Grad für eine saubere Formtrennung beim Sandguss.

4.Rippen und Bossen: Strategische Verstärkung ohne unnötiges Gewicht.

5.Simulation-gesteuertes Design: Die Finite-Elemente-Analyse (FEA) sagt die Leistung vor dem ersten Guss voraus und reduziert Fehler um 40 %.

Diese Überlegungen stellen jeden sicherGussteil für Zigarettenmaschinenerfüllt ISO-Standards und funktioniert in 24/7-Umgebungen einwandfrei.



Hansheng Automation konzentriert sich auf die Bereitstellung zuverlässiger Gusslösungen für Hochgeschwindigkeits-Tabakmaschinen durch die Kombination von Guss- und Präzisionsbearbeitungsfunktionen im eigenen Haus. Das Unternehmen produziert eine breite Palette von Komponenten-von großen Maschinenbasen bis hin zu komplexen Strukturhalterungen- und behält dabei eine strenge Maßkontrolle bei, typischerweise innerhalb von ±0,03 mm für kritische Schnittstellen.

Seine Fertigungskapazitäten decken mehrere Gussverfahren ab, darunter Sandguss, Schaumausschmelzguss und Schwerkraftguss, und ermöglichen so Flexibilität bei der Materialauswahl und dem Strukturdesign basierend auf spezifischen Anwendungsanforderungen.

In praktischen Anwendungen tragen ordnungsgemäß entworfene und bearbeitete Gussstrukturen dazu bei, die Ausrichtungsgenauigkeit zu verbessern, vibrationsbedingten Verschleiß zu reduzieren und Wartungsintervalle in kontinuierlichen Produktionsumgebungen zu verlängern.
